Principio di selezione delle parti standard (fissaggi)

Principio di selezione degli elementi di fissaggio

1, Determina la categoria

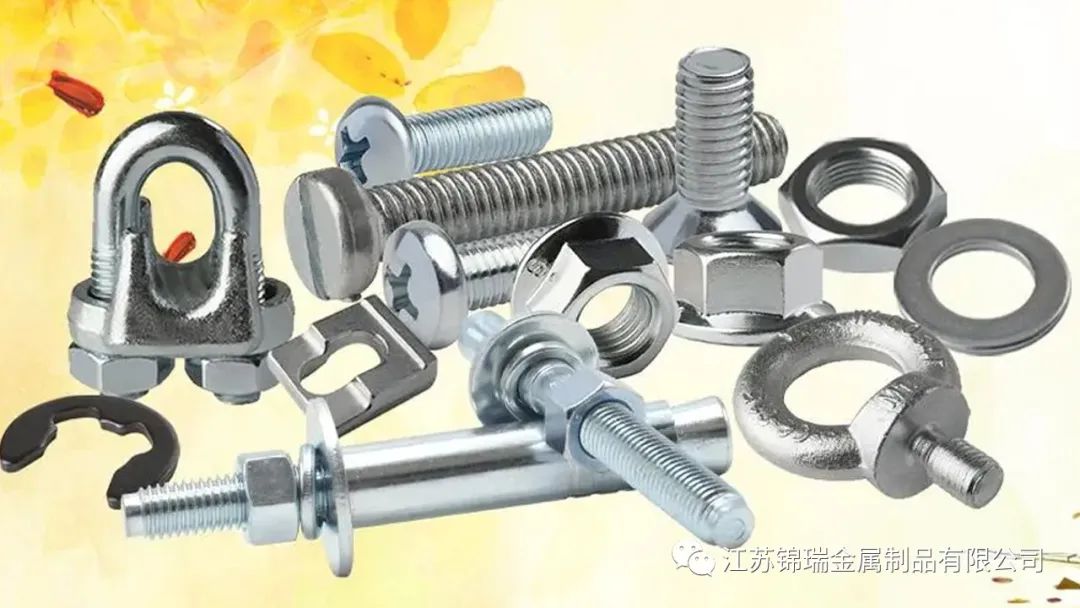

Gli elementi di fissaggio standard sono suddivisi in dieci categorie e la selezione deve essere determinata in base alle occasioni d'uso e alle funzioni degli elementi di fissaggio standard.

① Bullone: ​​il bullone è generalmente abbinato al dado (solitamente con una rondella o due rondelle) per scopi di collegamento e fissaggio.

② Dadi: i dadi vengono utilizzati insieme ai bulloni.

③ Viti: le viti vengono solitamente utilizzate separatamente (a volte con rondelle), generalmente per il fissaggio o il serraggio.

④ Prigioniero: generalmente, entrambe le estremità del prigioniero sono filettate (il prigioniero a un'estremità è filettato a un'estremità). Solitamente, un'estremità del prigioniero è saldamente avvitata nel corpo del componente e l'altra estremità è abbinata al dado per il collegamento e il fissaggio, ma in larga misura ha anche la funzione di spaziatura.

⑤ Rondella: la rondella viene utilizzata tra la superficie del cuscinetto di bulloni, viti e dadi e la superficie del cuscinetto di processo per prevenire l'allentamento e ridurre lo stress sulla superficie del cuscinetto.

⑥ Vite autofilettante: il foro della vite del pezzo in lavorazione abbinato alla vite autofilettante non deve essere maschiato in anticipo e la filettatura interna si forma quando la vite autofilettante viene avvitata.

⑦ Rivetto: un'estremità del rivetto ha una testa e l'asta non ha filettatura. Quando è in uso, inserire l'asta nel foro della parte collegata, quindi rivettare saldamente l'estremità dell'asta per il collegamento o il fissaggio.

⑧ Pin: il perno viene inserito nel pezzo durante l'uso e di solito svolge il ruolo di connessione o posizionamento.

⑨ Anello di sicurezza: L'anello di sicurezza si trova solitamente sull'albero o nel foro, il che limita la direzione assiale del pezzo.

⑩ Vite per legno: la vite per legno viene utilizzata per avvitare il legno per il collegamento o il fissaggio.

2, Determinare gli standard e le varietà

1. Principio di selezione delle varietà:

⑴ Considerando l'efficienza operativa della lavorazione e dell'assemblaggio, la varietà di parti standard deve essere ridotta al minimo nello stesso macchinario o progetto.

(2) In considerazione dell'economia, le parti merceologiche standard devono essere selezionate preferenzialmente.

(3) In base ai requisiti di utilizzo previsti delle parti standard, devono essere selezionati il ​​tipo, le prestazioni meccaniche, la precisione e la filettatura.

2. Digitare:

⑴ Bulloni:

① Bulloni per uso generale: esistono molte varietà, tra cui testa esagonale e testa quadrata. Vedi lo standard nazionale GB5780-GB5790, ecc.

② Bullone per alesatura: il bullone deve essere inserito a fondo nel foro alesato durante l'uso per evitare la dislocazione del pezzo, vedere GB27, ecc.

③ Bullone di arresto: può essere diviso in collo quadrato e collo della cintura, vedere GB12-15, ecc.

④ Bulloni per usi speciali: vedere GB37 per bulloni con cava a T; Bullone del giunto mobile, vedere GB798; Per i bulloni di ancoraggio, vedere GB799, ecc.

⑤ Coppie di collegamento a bullone ad alta resistenza per strutture in acciaio: generalmente utilizzate per il collegamento di tipo ad attrito di strutture in acciaio come edifici, ponti, torri, supporti per tubi e macchinari di sollevamento, vedere GB3632, ecc.

⑵ Dado:

① Dadi per scopi generali: fare riferimento principalmente a dadi esagonali e quadrati, con molte varietà, vedere GB41, GB6170-6177, ecc.

② Dado scanalato: si riferisce principalmente al dado scanalato esagonale, ovvero la scanalatura viene lavorata sopra il dado esagonale. Viene utilizzato insieme al bullone filettato con foro e coppiglia per impedire la rotazione relativa di bullone e dado. Vedi GB6178-6181, ecc.

③ Dado di bloccaggio: si riferisce al dado con funzione di bloccaggio, compreso il controdado esagonale con inserto in nylon, vedere GB889, GB6182, GB6183 e tutti i controdadi esagonali in metallo, vedere GB6184-6187.

④ Noci per usi speciali: come noci schiacciate, vedere GB62; Ghiera, vedi GB63; Vedere GB802 e GB923 per i dadi ciechi; Dadi zigrinati, vedere GB806, GB807 e dadi incorporati, vedere GB809, ecc.

(3) Vite:

① Viti a macchina: sono divise in molte varietà a causa del diverso tipo di testa e tipo di scanalatura. Il tipo di testa comprende testa cilindrica, testa bombata, testa svasata e testa semi svasata, e il tipo di testa include scanalature (metallo dritto) e scanalature incrociate. Vedi GB65, GB67-69, GB818-820, ecc.

② Vite di fermo: la vite di fermo utilizza la sua estremità posteriore per impedire lo spostamento reciproco tra i pezzi e trasferire una coppia inferiore. Vedi GB71, GB73-75, GB77, GB78, ecc.

③ Viti a brugola: le viti a brugola sono adatte per situazioni in cui lo spazio di installazione è ridotto o la testa della vite deve essere incorporata., Vedere GB70, GB6190, GB6191 e GB2672-2674.

④ Viti per usi speciali: come viti di fermo, vedere GB72, GB828 e GB829; Vedi GB827-839, GB948, GB948 e golfari, GB825, ecc.

(4) Prigioniero:

① Prigioniero a doppia testa di lunghezza diversa: applicabile nell'occasione in cui un'estremità è avvitata nel corpo del componente per il collegamento o il fissaggio. Vedi GB897-900, ecc.

② Prigioniero a doppia testa di uguale lunghezza: adatto per far combaciare l'estremità di collegamento con il dado per il collegamento o la spaziatura. Vedere GB901, GB953, ecc.

(5) Rondella:

① Rondella piatta: utilizzata per superare l'irregolarità della superficie portante del pezzo e aumentare l'area di sollecitazione della superficie portante. Vedi GB848, GB95-97 e GB5287.

② Rondella elastica (elastica): vedere GB93, GB859, ecc. per rondella elastica e GB860, GB955, ecc. per rondella elastica.

③ Rondella posteriore: rondella di sicurezza con denti interni, vedere GB{0}}; Rondella di sicurezza dentata esterna, vedere GB862; Rondella di sicurezza ad aletta singola, vedere GB854; Rondella di sicurezza a doppia aletta, vedere GB855; Rondella di bloccaggio dado tondo, vedere GB858, ecc.

④ Rondella smussata: per adattarsi all'inclinazione della superficie di appoggio del pezzo, è possibile utilizzare una rondella smussata. La rondella conica quadrata viene utilizzata per l'acciaio a forma di I, vedere GB852; Vedere GB853 per la rondella smussata quadrata utilizzata per l'acciaio del canale.

(6) Vite autofilettante:

① Vite autofilettante ordinaria: la filettatura deve essere conforme a GB5280 (filettatura per vite autofilettante) e il passo della filettatura è grande, adatto per l'uso su lamiera d'acciaio sottile o rame, alluminio e plastica. Vedi GB845-847, GB5282-5284, ecc.

② Vite di bloccaggio autofilettante: la filettatura è conforme alla comune filettatura metrica grossa ed è adatta per l'uso in occasioni in cui è richiesta la resistenza alle vibrazioni. Vedi GB6560-6564.

(7) Rivetti:

① Rivetto forgiato a caldo: generalmente è di grandi dimensioni e viene utilizzato principalmente per locomotive, navi e caldaie. Di solito è necessario modellare la testa mediante forgiatura a caldo. Vedi GB863-866.

② Rivetto per intestatura a freddo: la specifica del diametro è generalmente inferiore o uguale a 16 mm e la testa è solitamente formata da intestatura a freddo. Vedi GB867-870, GB109, ecc.

③ Rivetti cavi e semi cavi: rivetti cavi, vedere GB976; Per i rivetti semicavi, vedere GB873-875, ecc.

④ Rivetti per usi speciali: con o senza testa, vedi GB1016; Rivetto tubolare, vedere GB975; Vedere GB827, ecc. per i rivetti delle targhette.

⑤ Rivetto cieco: è una specie di rivetto con rivettatura su un lato. Si tratta di un nuovo tipo di rivetto ampiamente utilizzato negli ultimi anni. È veloce, sicuro, conveniente e presenta i vantaggi dell'impermeabilità e dell'anti-perdita.

(8) Spilla:

① Spina cilindrica: con o senza filettatura, vedere GB119; Perno cilindrico con filettatura interna, vedere GB120; Perno cilindrico con filettatura esterna, vedere GB878; Perno cilindrico elastico, vedere GB879; Perno cilindrico con foro, vedi GB880, ecc.

② Spina conica: con o senza spina cilindrica filettata, vedere GB117; Perno cilindrico con filettatura interna, vedere GB118; Perno conico con coda a vite, vedere GB881; Spina conica divisa, vedere GB877.

③ Coppiglia: generalmente è abbinata a un bullone filettato con foro e dado scanalato per evitare che il bullone e il dado si allentino. Vedi GB91.

(9) Anello di sicurezza:

① Anello di sicurezza: anello di sicurezza con fori. Vedere GB893; Anello elastico per albero. Vedere GB894 e GB896 per l'anello diviso dell'albero.

② Anello di fissaggio del filo di acciaio: anello di fissaggio del filo di acciaio con fori, vedere GB895.1; Vedere GB895.2 e GB921 per l'anello di ritegno del filo di acciaio per l'albero.

③ Anello di ritegno di bloccaggio per parti dell'albero: vedere GB883 per l'anello di ritegno bloccato con perno conico; Vedere GB884, GB885, ecc. per gli anelli di fissaggio bloccati con viti.

④ Anello di ritegno dell'estremità dell'albero: vedere GB891 per l'anello di ritegno dell'estremità dell'albero fissato con viti e GB892 per l'anello di ritegno dell'estremità dell'albero fissato con i bulloni.

(10) Vite per legno:

È diviso in molte varietà a causa del diverso tipo di testa e tipo di scanalatura. Il tipo a testa comprende testa tonda, testa svasata, testa semi svasata, ecc. Vedi GB99-101, GB950-952, ecc.

3, grado di proprietà meccanica

⑴ Bulloni, viti, prigionieri e dadi

Tabella 1: Classi di prestazioni di bulloni, viti, prigionieri e dadi

(2) Regolare la vite

Tavolo 2

(3) Viti autofilettanti e viti di bloccaggio autofilettanti

Le normali viti autofilettanti non sono classificate in base alle loro proprietà meccaniche. Se vengono selezionate le specifiche appropriate, vedere l'articolo 3.6 e la tabella 3 di GB3098.5 per i requisiti generali.

Le proprietà meccaniche delle viti di bloccaggio autofilettanti sono divise in due gradi: A e B. Il grado A è un grado ad alta resistenza; Il grado B è un grado a bassa resistenza.

(4) Bulloni, viti, prigionieri e dadi in acciaio inossidabile

Tabella 3

4, Precisione

La precisione delle parti standard (fissaggi) è determinata dalla qualità del prodotto.

Tabella 4: Qualità del prodotto e precisione delle parti standard (fissaggi)

5, Discussione

Classe di tolleranza del filetto

Tabella 5 Gradi di tolleranza della filettatura delle parti standard (fissaggio)

Nota: 1) Solo la tolleranza della filettatura delle viti di fermo con proprietà meccaniche di 45H e delle viti a brugola con proprietà meccaniche di 12,9 può essere di Grado 5g.(2) Selezione del passo.

Tabella 6 Confronto tra filettatura grossa e filettatura fine

Determina le specifiche

① La prima serie di valori deve essere selezionata per quanto possibile per la specifica del diametro e i valori tra parentesi nella tabella delle dimensioni standard del prodotto e i valori nella tabella delle specifiche non devono essere utilizzati per quanto possibile.

② In genere, la specifica della lunghezza non si applica alla specifica oltre lo standard del prodotto. In generale, quando i bulloni oi dadi sono abbinati, è opportuno esporre (0.2-0.3) d alla fine della filettatura.

③ Per le specifiche corrispondenti al diametro e alla lunghezza, sono preferite le specifiche all'interno della gamma delle specifiche delle merci.
