Tipo anti allentamento con bullone e dado, motivo per cui il dado autobloccante non si allenta

La questione della prevenzione dell'allentamento delbulloni e dadiè sempre stato un tema caldo online. Oggi Xiaorui riassumerà e dirà a tutti come affrontare il problema di prevenire l'allentamento di bulloni e dadi nella vita quotidiana. L'autore elenca i seguenti tipi di bulloni e dadi di bloccaggio e utilizza diversi tipi di bulloni e dadi di bloccaggio per le connessioni in luoghi diversi.

Bullone e dado anti allentamento

1. Doppio dado anti allentamento

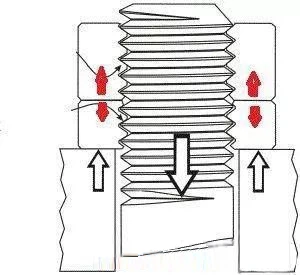

Doppio dado antiallentamento, noto anche come controdado antiallentamento, quando due controdadi vengono serrati, c'è sempre una pressione interattiva tra i due controdadi, che viene trasmessa alla superficie di contatto della filettatura della vite. Maggiore è il serraggio dei controdadi, maggiore è la pressione tra le superfici di contatto della filettatura della vite. Maggiore è la pressione di contatto, maggiore è la distanza di resistenza all'attrito. Qualsiasi rotazione dei due dadi richiede il superamento della forza di attrito tra i filetti della vite. Anche se il carico esterno cambia, la pressione tra i dadi superiori rimane costante, fornendo così un effetto rilassante.

Applicazione: Può essere utilizzato in collegamenti pre-serraggio o collegamenti bullonati senza requisiti di pre-serraggio, solo per condizioni di lavoro con vibrazioni leggere.

2. Dado di bloccaggio rigido

I controdadi Hard Lock sono una combinazione di due tipi di dadi con una forma "concava" e "convessa" in alto e in basso. Il dado sporgente sottostante funge da cuneo spostando leggermente il centro durante la lavorazione (lavorazione eccentrica). Il dado concavo sulla parte superiore non è soggetto a lavorazione fuori centro (lavorazione circolare), svolgendo così la funzione di martellatura e incuneamento. Le superfici "convesse" e "concave" dei dadi superiore e inferiore sono entrambe superfici coniche, che possono generare una pressione radiale significativa anche con una pressione assiale ridotta. La pressione tra le superfici coniche "convesse" e "concave" verrà trasmessa ai filetti di presa dei dadi superiore e inferiore e verrà generata una grande distanza di resistenza all'attrito tra le superfici di presa del filetto e sulle superfici coniche convesse e concave, che svolge un ruolo nella prevenzione dell'allentamento.

Applicazione: Può essere utilizzato in collegamenti pre-serraggio o in collegamenti bullonati senza requisiti di pre-serraggio. Può essere utilizzato per condizioni di vibrazione severe.

Svantaggi: Difficoltà di lavorazione e costo elevato.

3. Dado di bloccaggio Shi Biliao

C'è una pendenza a forma di cuneo di 30 gradi nella parte inferiore della filettatura interna del dado Schbilcher. Quando i bulloni e i dadi vengono serrati insieme, la punta del dente del bullone preme saldamente contro l'inclinazione a forma di cuneo della filettatura Schbilcher, generando una forza di bloccaggio significativa. A causa della variazione dell'angolo della forma del dente, la forza direzionale generata dal contatto tra le filettature forma un angolo di 60 gradi con l'asse del bullone, anziché un angolo di 30 gradi come quello delle filettature normali. Ciò si traduce in una pressione molto maggiore nella direzione della filettatura della vite rispetto alla pressione di serraggio, con conseguente aumento significativo della forza di attrito antiallentamento generata.

Applicazione: può essere utilizzato solo su connessioni bullonate con requisiti di precarico e le parti collegate non possono essere troppo morbide. Una volta che c'è una perdita di precarico, l'effetto antiallentamento andrà perso.

Svantaggio: quando si utilizza il metodo della coppia per serrare, per ottenere una certa forza di preserraggio del bullone, è necessario applicare una coppia maggiore per superare la resistenza di attrito tra le filettature.

4. Aprire la rondella elastica anti allentamento

Il principio anti-allentamento delle rondelle elastiche è che dopo aver premuto la rondella elastica in piano, la rondella elastica genererà una forza elastica continua, provocando una pressione di contatto tra la filettatura interna del dado e la filettatura esterna del bullone. Questa pressione genera un momento di resistenza all'attrito, impedendo così l'allentamento del dado. Allo stesso tempo, il bordo in corrispondenza dell'apertura della rondella elastica è incassato rispettivamente nel dado e nella superficie della parte collegata, impedendo così al dado di ruotare rispetto alla parte collegata.

Utilizzo: non può essere utilizzato su connessioni particolarmente dure di connettori. Se il connettore è più duro della rondella, il bordo della rondella non può essere incorporato nella superficie del componente collegato e non può svolgere un ruolo nell'impedire l'allentamento. Non può essere utilizzato anche su connessioni con elevati requisiti di precarico, che possono causare perdita di precarico e accelerazione.

5. Rondella elastica conica

Il principio anti-allentamento delle rondelle elastiche coniche è che dopo aver premuto la rondella elastica piatta, la rondella elastica genererà una forza elastica continua, provocando una pressione di contatto tra la filettatura interna del dado e la filettatura esterna del bullone. Questa pressione genera un momento di resistenza all'attrito, impedendo così l'allentamento del dado. Le rondelle elastiche coniche hanno una rigidità maggiore rispetto alle rondelle elastiche aperte, il che significa che la pressione generata dalla stessa quantità di compressione è maggiore e l'effetto antiallentamento è migliore.

Applicazione: Non adatto per collegamenti con elevati requisiti di precarico.

6. Rondella autobloccante doppia pila

Questo tipo di rondella presenta un'ampia superficie dentata elicoidale su un lato e dentellature radiali sull'altro. Le rondelle NORD-LOCK sono installate a coppie con ampie superfici dei denti rivolte l'una verso l'altra. Quando si serrano bulloni o dadi, le dentellature radiali aderiscono saldamente alla superficie di contatto, facendo sì che la rondella NORD-LOCK sia relativamente fissata con la superficie di contatto del dado e del raccordo, consentendo solo il movimento relativo tra le grandi superfici dei denti conici. Qualsiasi tendenza all'allentamento di bulloni o dadi è impedita dall'effetto incuneamento di grandi dentellature. La distanza di sollevamento tra due rondelle NORD-LOCK è maggiore della distanza di sollevamento del bullone o del dado causata dallo scorrimento della filettatura.

Applicazione: Non deve essere utilizzato su giunti con superfici di raccordo particolarmente dure. Quando la superficie di collegamento è particolarmente dura, le dentellature radiali non possono mordere la superficie di contatto e non possono fornire un effetto anti allentamento. La guarnizione ha entrambi i lati positivi e negativi e, se viene installata capovolta, non può impedire l'allentamento, né può essere utilizzata senza connessioni preserrate. Il connettore è troppo morbido e non può utilizzare questo tipo di guarnizione.

Motivo del mancato allentamento del dado autobloccante

Il principio dell'autobloccaggio risiede nella sua struttura unica.

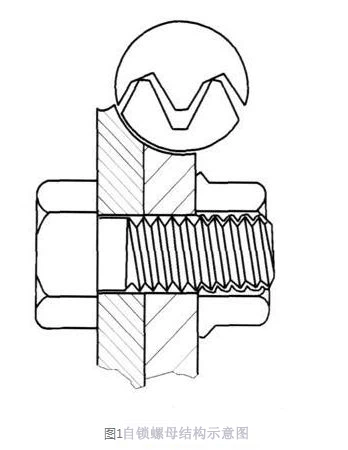

Come mostrato nella Figura 1, c'è una pendenza a forma di cuneo di 30 gradi nella parte inferiore della filettatura femmina. Quando il bullone e il dado vengono serrati insieme, la punta del dente del bullone preme saldamente contro la superficie a forma di cuneo della filettatura autobloccante, determinando una forza di bloccaggio significativa. A causa della variazione dell'angolo della forma del dente, la forza normale generata dal contatto tra le filettature forma un angolo di 60 gradi con l'asse del bullone, invece di formare un angolo di 30 gradi come le filettature normali. Ovviamente, la pressione normale del filetto è molto maggiore della pressione di serraggio, quindi la forza di attrito antiallentamento generata aumenterà inevitabilmente in modo significativo. Quando anche la tensione del bullone è P0, la pressione normale della tradizionale filettatura ad angolo di 60 gradi P=1.15P0,

E il filo autobloccante ha una superficie inclinata a forma di cuneo con un angolo di 30 gradi alla base del dente,

L'angolo e l'ampiezza della sua pressione normale cambiano entrambi, con una pressione normale di P{{0}}P0. Il rapporto tra le due pressioni normali è di circa 12:7 e la forza di attrito anti-allentamento del filo autobloccante aumenta di conseguenza.

La superficie a cuneo delle filettature autobloccanti può anche eliminare problemi come la distribuzione non uniforme della forza, lo scatto e il grippaggio delle filettature ordinarie.

Filettature ordinarie Le filettature a forma di V con angolo di -60 gradi sopportano dal 70% all'80% del carico sulla prima e sulla seconda superficie di accoppiamento della filettatura, mentre il carico sulle successive superfici di accoppiamento è minimo. In questo modo, sotto il carico di vibrazione di lavoro, il normale dispositivo di fissaggio filettato può facilmente superare la forza di bloccaggio sulla superficie di contatto del filo per produrre rotazione e quindi allentarsi, motivo per cui il normale dispositivo di fissaggio filettato si allenta.
